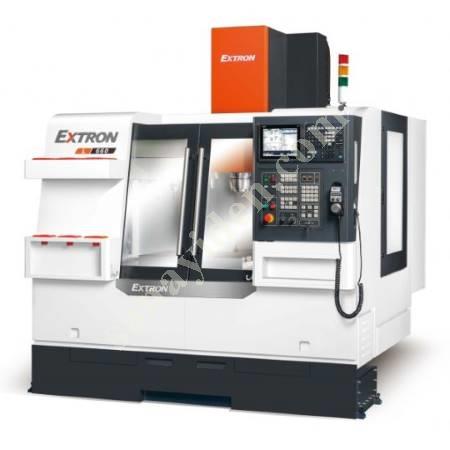

EXTRON / EXTRON CNC L660

EXTRON CNC L660 DİK İŞLEME MERKEZİ     L660 HAREKETLER:     X-Eksen hareketi mm 660   Y-Eksen hareketi mm 460 Z-Eksen hareketi mm 510 İş mili alnı~iş masası arası mm 150~660 İş mili ekseni~kolon arası mm 518 İŞ MASASI:     İş masası ölçüsü mm 760x456 T-Kanallar (Ölçü x Adet x Aralık) mm 18x4x110 İş masası yük kapasitesi kg 500 İŞ MİLİ:     İş mili koniği   #40 İş mili devir sayısı d/dak 10000 İş mili motor gücü (30 dak/sürekli) kW 11/7,5 EKSENLER:     X/Y/Z eksenleri seri hareket hızları mt/dak 36/36/30 X/Y/Z eksenleri maksimum kesme hızı mt/dak 10 X/Y/Z eksenleri bilyalı vidalı mil çapxhatvesi mm Ø32x12 / Ø32x12 / Ø32x10 X/Y/Z eksen motor güçleri (Fanuc için) kW 1,8/1,8/3,0 X/Y/Z eksen motor güçleri (Mitsubishi için) kW 1,5/1,5/2,0 TAKIM MAGAZİNİ:     Takım magazin tipi   Kollu tip Takım istasyon sayısı Adet 24 Takım şaft tipi   BT-40 Maks. takım çapı mm Ø78 Maks. takım çapı (Komşu istasyonlar boş) mm Ø150 Maks. takım boyu mm 300 Maks. takım ağırlığı kg 7 HASSASİYETLER:     Pozisyonlama hassasiyeti (JIS B 6338) mm ± 0,010 Tüm eksen hareketi boyunca Tekrarlama hassasiyeti (JIS B 6338) mm ± 0,003 GENEL:     Güç ihtiyacı kVA 19 Basınçlı hava ihtiyacı Bar 5~8 ÖLÇÜLER:     Genişlik (Talaş konveyörsüz) mm 2540 Derinlik mm 2355 Yükseklik mm 2470 Tezgah ağırlığı kg 4500
