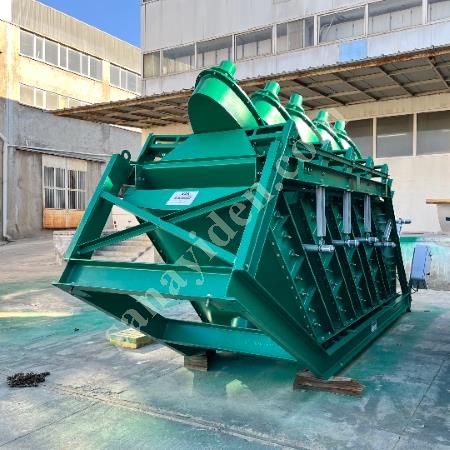

5 KATLI MADEN BOYUTLANDIRMA ELEĞİ (STACK SİZER)

5 KATLI MADEN BOYUTLANDIRMA ELEĞİ

(STACK SIZER)

VZA-F5/M2

_{(KDV DAHİLDİR.)}

TEKNİK ÖZELLİKLER

1.)   ÇELİK ANA KONTRÜKSİYON ÖZELLİKLERİ

1.1     Çelik konstrüksiyon ana gövde

1.2     Elek altı ve elek üstü toplama haznesi

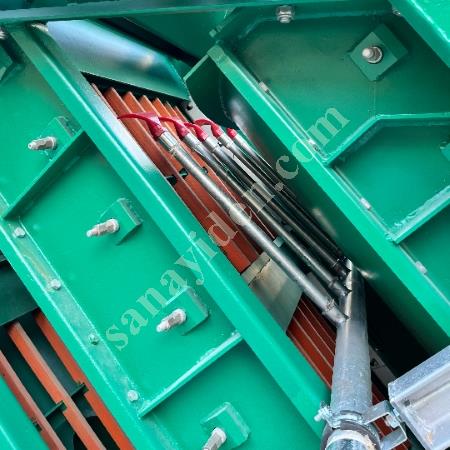

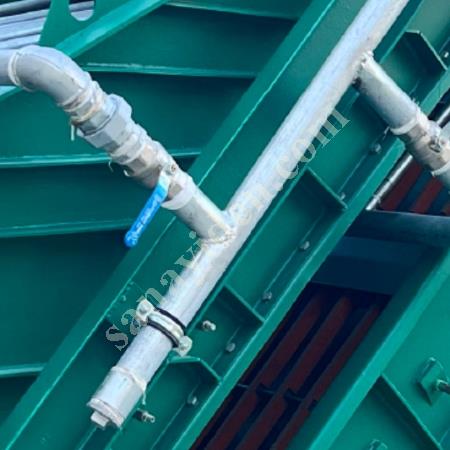

1.3     Elek üstü su püskürtme boruları ve sprey başlıkları

1.4     Elek üstü maden çıkış borusu

1.5     Elek altı atık çıkış borusu

1.6     Poliüretan elek paneli haznesi

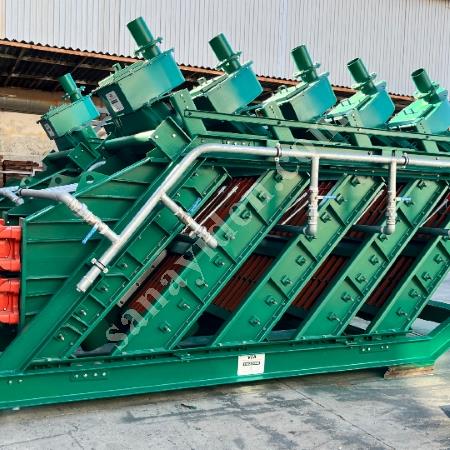

1.7     Elek üstü besleme hazneleri

1.8     Ağırlık: 4675 Kg

1.9     Ölçüler: 460 x 525 x 150 cm

2.)   DAĞITIM HAZNESİ

2.1 Çelik konstrüksiyondan imal edilmiş olup, tek girişli ve 5 çıkışlıdır.

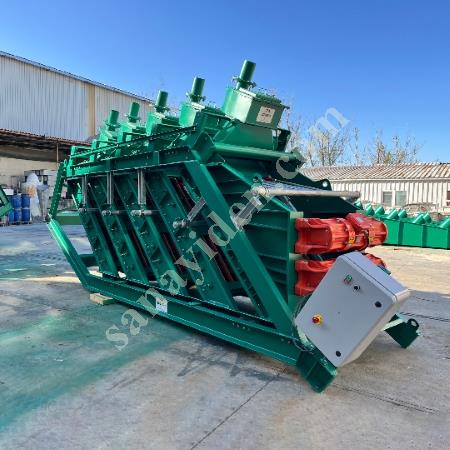

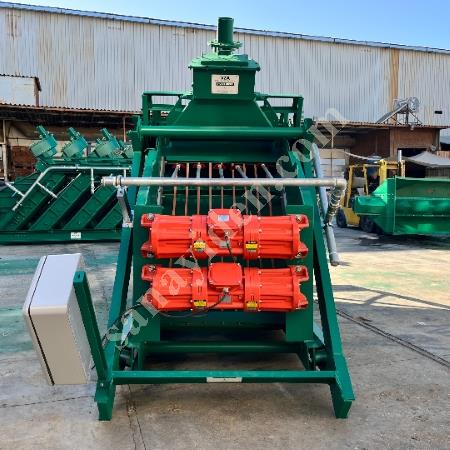

3.)   MOTOR ÖZELLİKLERİ

3.1    Miktar: 2 Adet

3.2    Motor Özellikleri: 380 / 400 Volt. 50 Hz.

3.3    Devir: MVE 3500/15 DK - SV-75 D0

3.4    Santrifüj Kuvveti (Kg): 3500

3.5    Ağırlık: 180 Kg

3.6    Giriş Gücü(Kw): 2.2

3.7    Standart Nominal Akım: 4.3

3.8    Terminal Bağlantısı: Y

3.9    Amper: 6.5

3.10  Kablo Rekoru (Metrik): 3/3 NPT 110C

4.)   POLİÜRETAN ELEK PANELLERİ

                Her kat için 2 adet poliüretan elek paneli kullanılmaktadır.

4.1    1 Adet Poliüretan Elek Paneli: 70 x 104 cm / 0.73m²

  0.73m² x 2 Adet: 1.46m² / 1 Kat

  1.46m² x 5 Kat: 7.3m² (TOPLAM ELEME YÜZEYİ)

       4.2    Elek panel gözenek ölçüleri ekte ki tabloda belirtilmiştir.

         Maden cevherinizin özelliklerine göre, tercihinizi yapabilirsiniz.

Vibrasyon motoru ve poliüretan elekler fiyata dahil değildir.
