VZA MADEN KONSANTRE MASASI (3 KATLI)
VZA-SM03
GENEL ÖZELLİKLER
- Eğimli vaziyette monteli olan masanın tasarım sistemi, cevherin yoğunluk farklarından yararlanılarak, su yardımı ile, birbirlerinden ayrıştırılması üzerine kurulmuştur.
- Ana taşıyıcı gövde, U profillerden yapılmış çelik kontrüksiyondur. Onun üzerinde kutu profillerden üretilmiş ikinci bir çelik konstrüksiyon bulunmaktadır. Masaların ayrıştırma yüzeyleri ise fiberglas’tır.
- DEISTER tarafından tasarlanan bu ayrıştırma masaları ahşap konstrüksiyon üzeri kauçuk şeritlerle kaplı membran malzemeden üretilmekteydi. Son birkaç yıldır tüm gelişmiş ülkeler ahşap ve membran yerine, çelik konstrüksiyon üzerine fiberglas yüzey kullanmaktadırlar. Bizimde üretmiş olduğumuz masalar aynı özellikleri içermektedir.
- Fiberglas yüzeyler aşınmaya karşı çok dayanıklı olup, kusursuz bir yüzeye sahiptirler. Bu da malzemenin yüzeyden kayarak daha rahat gitmesine ve ayrıştırmada minimum kayıp verilmesine olanak sağlamaktadır.
- Sistem 3 katı aynı anda sallayan tek bir şanzıman ile çalışmaktadır. Şanzıman üzerinde 4kW, 1/940 devirlik motor kullanılmıştır. Bu tasarım sayesinde; üretiminde yüksek verim ve enerji tasarrufu sağlanır.
- Masaların dağıtım haznesi, aynı anda 3 masayı besleyebilecek özelliktedir. Masa kenarlarında atık malzemelerin ve elde edilen cevher için çelik tahliye kanalları vardır.
TEKNİK ÖZELLİKLER

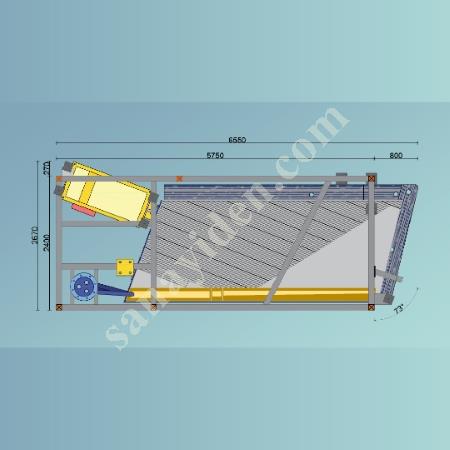

MASA BOYUTLARI : 685 x 240 x h320 cm
ZENGİNLEŞTİRME ALANI : 8,5m2 x 3 KAT = 25,5m2
TAŞIYICI ANA GÖVDE : ÇELİK KONSTRÜKSİYON
CEVHER AYRIŞTIRMA TABLASI : ÇELİK KONSTRÜKSİYON
TABLA YÜZEYİ : FİBERGLAS
KAPASİTE (3 KATLI MASA) : 1,5-2 ton/saat (50 micron-2.00 mm arası)
MOTOR GÜCÜ : 4kw/940d
